Beugung am Gitter und am Kreuzgitter

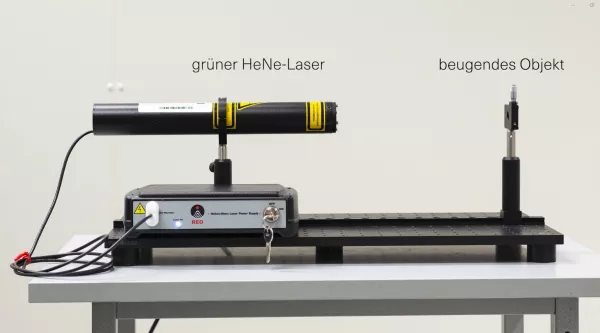

In diesem Versuch wird ein Gitter oder ein Kreuzgitter mit einem Laser oder Laserpointer beleuchtet. Das Interferenzbild wird auf der Wand abgebildet. Es kann beobachtet werden, dass eine höhere Strichdichte, also ein kleinerer Abstand der Striche beim Gitter einen größeren Abstand der Beugungsmaxima bedeutet. Bei einer vertikalen Ausrichtung der Striche ist das Beugungsbild dabei horizontal ausgedehnt, bei einer horizontalen Ausrichtung der Striche entsprechend vertikal. Zudem lassen sich Nebenmaxima zwischen den Hauptmaxima beobachten. Ein Kreuzgitter zeigt konsequenterweise eine Ausdehnung des Beugungsbilds in horizontaler und vertikaler Richtung.
