Schwingkreis mit einem Hertz

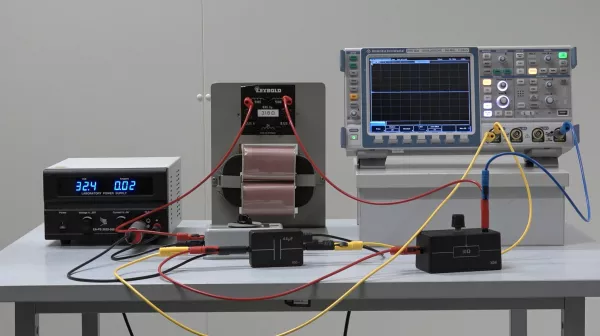

Schwingkreise sind ein essenzieller Bestandteil moderner Elektronik und in vielen Bereichen zu finden. Um die Vorgänge in einem freien, realen Schwingkreis zu betrachten, wird in diesem Versuch eine Spule mit einer sehr hohen Induktivität von 630 Henry (H) und ein Kondensator mit 44 Mikro-Farad (µF) verwendet, so dass die Frequenz des Schwingkreises ungefähr bei einem Hertz liegt und die Vorgänge langsam ablaufen. Der Spannungs- und Stromverlauf können gut am Oszilloskop beobachtet werden. Dies zeigt am Kondensator eine Wechselspannung mit exponentiellem Abklingverhalten der Amplitude und einer Phasenverschiebung zum Strom im Schwingkreis.
