Erzwungene Schwingung und Resonanz beim harmonischen Oszillator

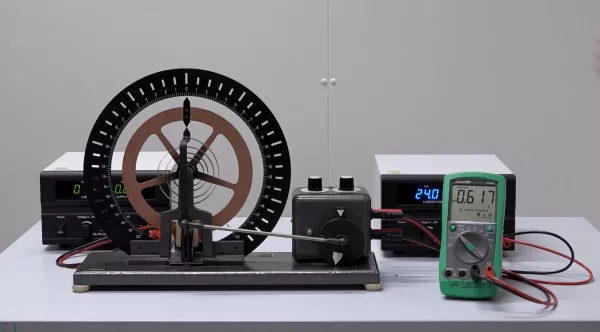

Mithilfe eines Drehpendels nach Pohl können wir uns eine erzwungene Schwingung und den Resonanzfall bei einem harmonischen Oszillator ansehen. Durch Änderung der Anregungsfrequenz lässt sich beobachten, dass weit unterhalb der Resonanzfrequenz Anregung und Schwungscheibe in Phase schwingen, während sie deutlich oberhalb der Resonanzfrequenz gegenphasig schwingen. Im Fall der Resonanz beträgt die Phasenverschiebung neunzig Grad. Dabei eilt die Anregung der Schwungscheibe voraus. Die Amplitude der Schwungscheibe ist weit unterhalb der Anregung so groß wie die Amplitude der Anregung, während sie oberhalb der Resonanz bei zunehmender Frequenz gegen Null strebt.
