Heißluftmotor

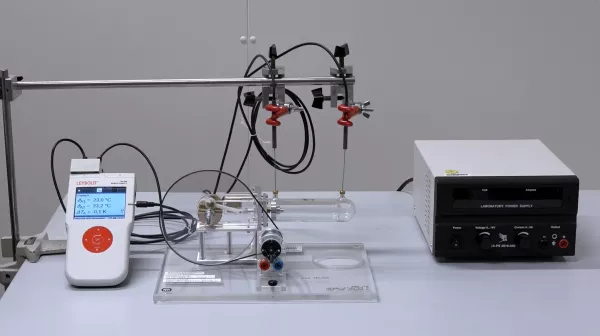

Mit diesem Modell eines Heißluftmotors oder Stirlingmotors können die drei Arbeitsmodi Wärmekraftmaschine, Kältemaschine und Wärmepumpe gezeigt werden. Der Heißluftmotor lässt sich als Wärmekraftmaschine betreiben, indem er am Verdrängerkolben mit einem Spiritusbrenner beheizt wird. Ab einer Temperaturdifferenz von rund 40 Kelvin läuft der Heißluftmotor selbständig. Der Heißluftmotor treibt einen Generator, über den eine kleine Glühbirne zum Leuchten gebracht werden kann. Der Generator kann aber auch als Elektromotor angeschlossen werden, so dass der Heißluftmotor von diesem Elektromotor angetrieben wird. Je nach Drehrichtung des Schwungrads, beziehungsweise Phasenlage zwischen Verdränger- und Arbeitskolben, läuft der Heißluftmotor dabei in einem Fall als Kältemaschine oder im anderen Fall als Wärmepumpe. An den beiden Enden des Verdrängerkolbens ist jeweils ein Thermoelement angebracht, so dass die Temperatur an den Enden des Verdrängerkolbens bestimmt werden kann.
