Die Doppel-Limiterschaltung

Webseite: Die Doppel-Limiterschaltung

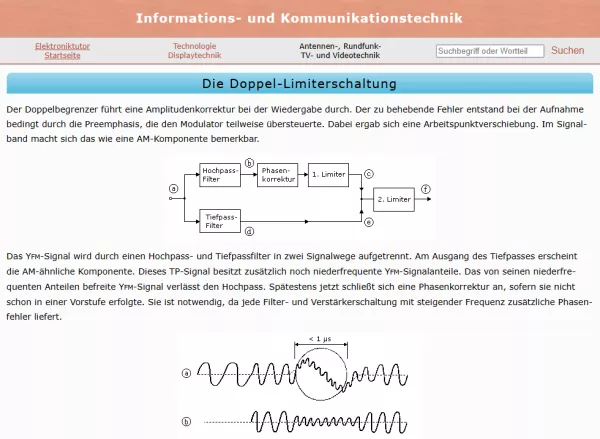

Der Artikel beschreibt die Doppel‑Limiterschaltung zur Amplitudenkorrektur bei der Wiedergabe von Videosignalen. Dabei wird das YFM‑Signal in zwei Signalwege getrennt, um eine durch Preemphasis entstandene Amplitudenverzerrung zu korrigieren. Ein erster Limiter gleicht fehlerhafte Signalanteile aus, bevor sie mit niederfrequenten Anteilen wieder addiert werden. Ein zweiter Limiter begrenzt das Signal weiter, bevor die Demodulation erfolgt und das Ergebnis als BAS‑Signal weiterverarbeitet wird.

Elektroniktutor

Detlef Mietke

Additionsstufe, Amplitudenkorrektur, Aperture-Korrekturstufe, BAS-Signal, Begrenzerverstärker, Deemphasis, Demodulation, Doppelbegrenzer, Gerätetechnik, Hochpassfilter, Limiter, Phasenkorrektur, Signalbandbreite, Signalwege, Tiefpassfilter, Video, YFM-Signal

Lernressource	Webseite
Lizenz	Copyright, freier Zugang
Zusätzliche Lizenzinformationen	© Detlef Mietke
Beruf	Informationselektroniker (m/w/d)
Sprache	Deutsch
