Blockschaltbild zur Chroma-Aufnahme

Webseite: Blockschaltbild zur Chroma-Aufnahme

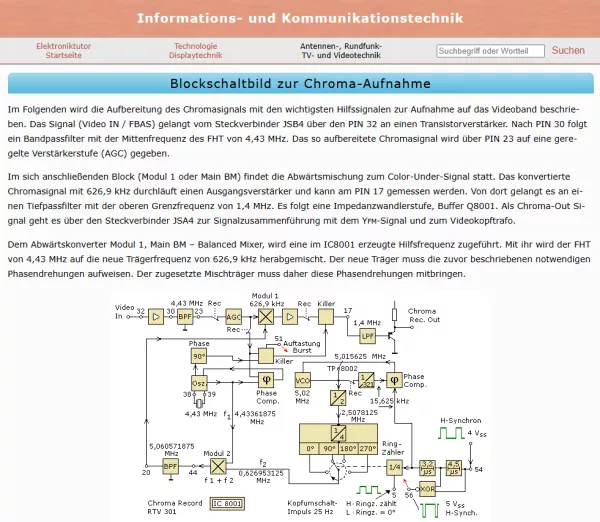

Der Artikel beschreibt die Aufbereitung des Chromasignals für die Aufnahme auf das Videoband anhand eines Blockschaltbilds. Das FBAS‑Signal wird gefiltert, verstärkt und in einem Bandpass auf die Farbhilfsträgerfrequenz gebracht. Anschließend erfolgt die Abwärtsmischung zum Color‑Under‑Signal mit niedrigerer Trägerfrequenz. Dazu werden Oszillatoren, Phasenschieber und Mischer eingesetzt. Abschließend wird das Signal gefiltert, angepasst und mit dem Y‑Signal zur Weiterverarbeitung kombiniert.
