Der Video-Luminanz-Wiedergabeweg

Webseite: Der Video-Luminanz-Wiedergabeweg

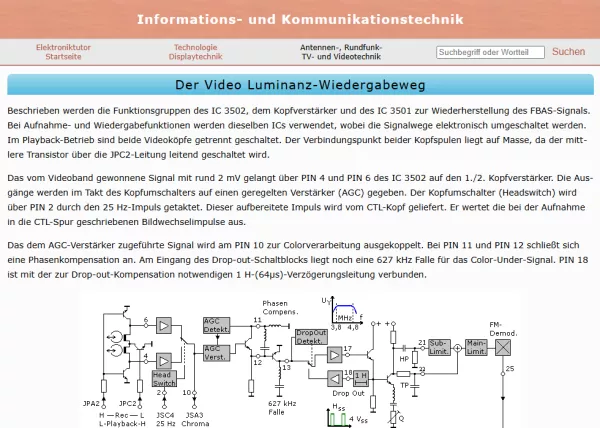

Der Artikel beschreibt den Luminanz‑Wiedergabeweg in einem VHS‑Videorekorder und die beteiligten Funktionsgruppen der ICs zur Rückgewinnung des FBAS‑Signals. Das vom Videoband kommende Signal wird im Kopfverstärker verstärkt, über einen Kopfumschalter verarbeitet und einem geregelten Verstärker zugeführt. Anschließend erfolgen Filterung, Demodulation des YFM‑Signals sowie Signalaufbereitung mit Deemphasis, Rauschunterdrückung und Synchronimpulsgewinnung. Am Ende wird das zusammengesetzte FBAS‑Signal als Video‑Ausgang bereitgestellt.

Elektroniktutor

Detlef Mietke

AGC-Verstärker, CTL-Kopf, Demodulation, Drop-out-Schaltung, FBAS-Signal, Gerätetechnik, Kopfumschalter, Kopfverstärker, Luminanzsignal, Rauschunterdrückung, Video, Videokopfverstärker, Videoköpfe, YFM-Signal

Lernressource	Webseite
Lizenz	Copyright, freier Zugang
Zusätzliche Lizenzinformationen	© Detlef Mietke
Beruf	Informationselektroniker (m/w/d)
Sprache	Deutsch
