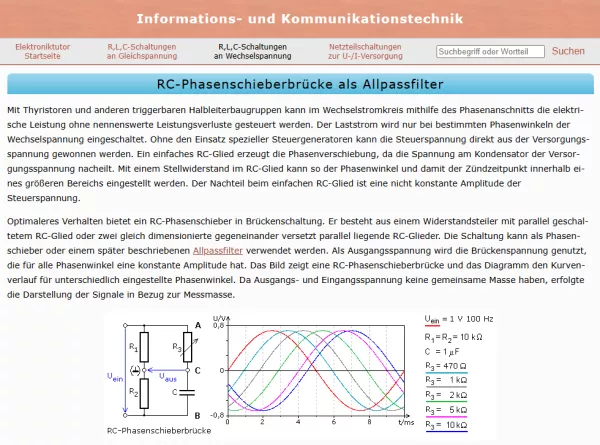

RC-Phasenschieberbrücke als Allpassfilter

Der Artikel stellt die RC-Phasenschieberbrücke als Allpassfilter vor. Mit Thyristoren und anderen triggerbaren Halbleiterbaugruppen kann im Wechselstromkreis mithilfe des Phasenanschnitts die elektrische Leistung ohne nennenswerte Leistungsverluste gesteuert werden. Der Laststrom wird nur bei bestimmten Phasenwinkeln der Wechselspannung eingeschaltet. Ohne den Einsatz spezieller Steuergeneratoren kann die Steuerspannung direkt aus der Versorgungsspannung gewonnen werden. Ein einfaches RC-Glied erzeugt die Phasenverschiebung, da die Spannung am Kondensator der Versorgungsspannung nacheilt. Mit einem Stellwiderstand im RC-Glied kann so der Phasenwinkel und damit der Zündzeitpunkt innerhalb eines größeren Bereichs eingestellt werden. Der Nachteil beim einfachen RC-Glied ist eine nicht konstante Amplitude der Steuerspannung. Optimaleres Verhalten bietet ein RC-Phasenschieber in Brückenschaltung. Er besteht aus einem Widerstandsteiler mit parallel geschaltetem RC-Glied oder zwei gleich dimensionierte gegeneinander versetzt parallel liegende RC-Glieder.
