Instrumentenverstärker mit OPV

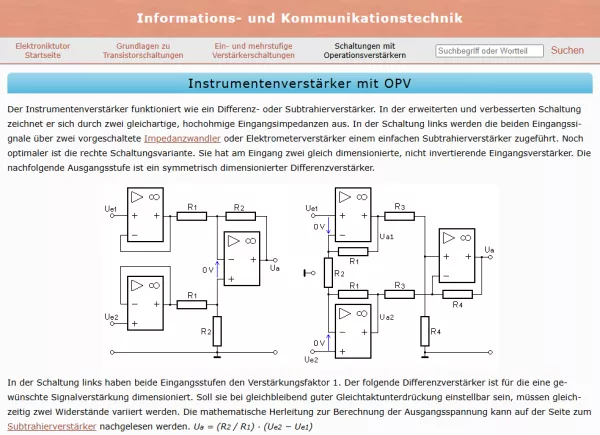

Der Artikel beschreibt den Aufbau und die Funktionsweise eines Instrumentenverstärkers auf Basis von Operationsverstärkern. Er arbeitet nach dem Prinzip eines Differenzverstärkers und zeichnet sich durch hohe Eingangsimpedanzen sowie eine gute Gleichtaktunterdrückung aus. Verschiedene Schaltungsvarianten mit mehreren OPVs werden erläutert, wobei die Verstärkung über Widerstände eingestellt wird. Zudem wird die Herleitung der Ausgangsspannung erklärt und gezeigt, wie Referenzspannungen zur Anpassung des Ausgangssignals eingesetzt werden können.
