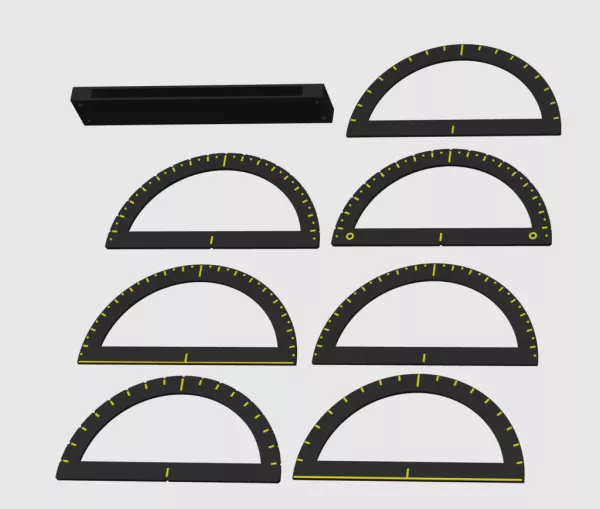

Set aus Winkelmessern (zip-Datei)

Dies ist eine zip-Datei mit einer Druckdatei zu Winkelmessern in der Einheit 5° und 10°. Die Winkelmesser der Version für blinde Schüler (_bl) gibt es mit und ohne Befestigungsbohrungen zum Feststecken mit Stecknadeln auf der Zeichentafel. Die Winkelmesser für sehbehinderte Schüler haben weder Bohrungen noch Kerben an der Skala, da dieser zum Zeichnen auf Papier nicht benötigt wird. Wird das inverse Farbeschema einer Tafelkamera/BLG genutzt, so empfiehlt sich die Version invers. Hier wurde entlang der Anlegekante ein erhabene Linie aufgebracht, welche mit einem Farbwechsel zudem farbig abgehoben werden muss. Das inverse Farbschema macht das Anlegen des Winkelmessers an einen Schenkel ohne diese Linie fast unmöglich. Hinweis: Ein Farbwechsel ist auch ohne AMS über die z-Höhe möglich. Beim Druck für sehende Lernende ist dieser Farbwechsel essentiell. Adaptive Layerhöhe mit einer Schichthöhe von 0,08 mm sollte im oberen Bereich genutzt werden. Das kurze Abflammen der Punkte und Striche ist ebenfalls empfohlen. In dieser zip-Datei sind enthalten: Winkelmesser-preview-not-for-printing-1.stl, Winkelmesser-10°-sb-v1-1.stl, Winkelmesser-10°-sb-invers-v2-1.stl, Winkelmesser-10°-bl-ohne-Bohrung-v1-1.stl, Winkelmesser-5°-sb-v2-1.stl, Winkelmesser-5°-sb-invers-v1-1.stl, Winkelmesser-5°-bl-v1-1.stl und Winkelmesser-5°-bl-ohne-Bohrung-v1-1.stl
