RLC-Reihenschaltung

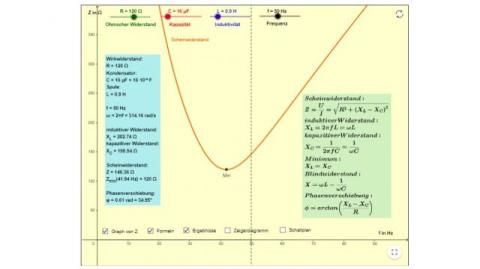

Mit diesem Applet kannst du die Reihenschaltung von Kondensator, Spule und Ohmschen Widerstand untersuchen. Untersuche den Spannungsabfall an den einzelnen Bauteilen in Abhängigkeit von der Frequenz. Verändere die Frequenz so, dass die Spannungen an der Spule und am Kondensator gleich sind. Verändere nun die Kapazität bzw. die Induktivität. Beschreibe, wie sich die Spannungen verändern. Berechne die Widerstände der einzelnen Bauteile und die Gesamtstromstärke. Bei der Serienschaltung tritt der Resonanzfall bei maximaler Stromstärke auf. Untersuche die Spannungen an Spule bzw. Kondensator für diesen Fall.
